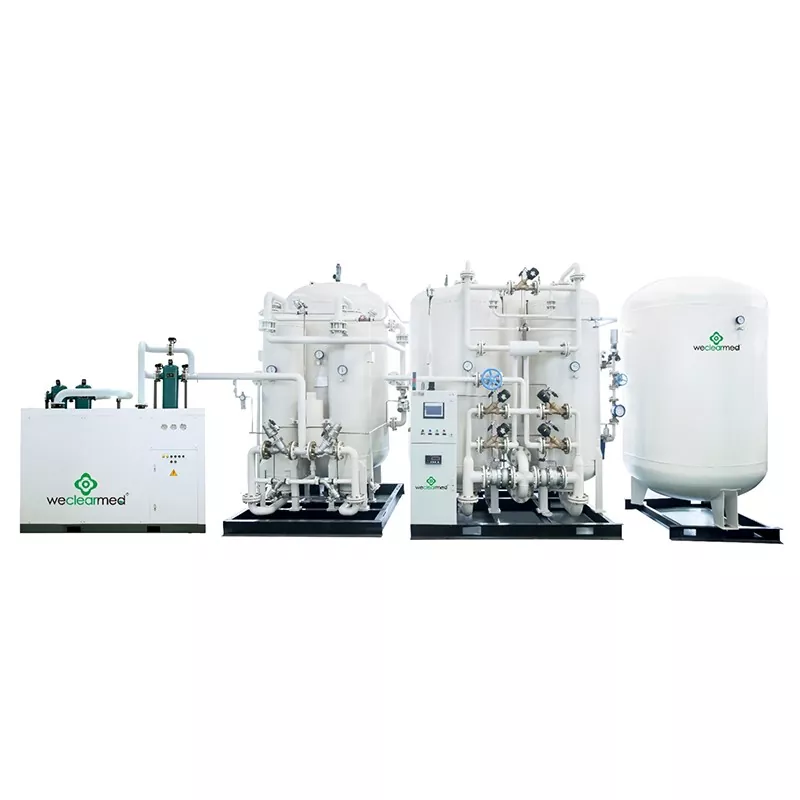

PSA Jeneratörü

PSA jeneratör süreci, hava ayırma ekipmanına düşük basınçlı işlem sunar, bu da hava ayrılmasının enerji tüketimini azaltır ve çalışma güvenliğini artırır. İşlem hesaplamaları ve birim ekipman tasarımı, ekipmanın ileri ve güvenilir olmasını sağlamak için proses damıtma hesaplamaları ve yapısal hesaplamalar için ilgili kimyasal yazılımı kullanır.

Piyasa talebini karşılamak için şirket sadece geleneksel dış sıkıştırma hava ayırma ekipmanları üretmekle kalmaz, aynı zamanda ekipman ve ekipman bakımının eksiksiz setlerinin kurulum iş yükünü azaltarak bir dizi dahili sıkıştırma hava ayırma işlemi geliştirmiştir.

Şirket, sahadaki boru tesisat süresini en aza indirmek için kızak monte edilmiş tasarıma sahip saflaştırma sistemleri tasarladı ve geliştirdi. Sıvı hava ayırma ekipmanı, gaz hava ayırma ekipmanlarından daha fazla soğutma kapasitesi gerektirir.

Sıvı hava ayırma ekipmanının farklı çıkışına göre, çeşitli farklı soğutma döngüsü işlemleri kullanıyoruz: basınçlı türbin genişletme soğutma, düşük sıcaklıkta soğutma mekanizması soğutma, dolaşımdaki kompresör yüksek ve düşük basınçlı genişletme soğutma ve böylece, enerji tüketimini azaltma hedefine ulaşmak için çeşitli yollar. Kontrol sistemi DC'leri veya PLC kontrol sistemini ve yardımcı saha enstrümantasyonunu benimser, böylece basit çalışma, stabilite ve güvenilirlik elde etmek için tüm ekipman seti.

Teknolojik süreç

1. Hava kompresörü (vida tipi): Havayı 8 bar'a toplamak ve sıkıştırmak için hammadde olarak kullanılır.

2. Soğuk kurutma makinesi: Standart konfigürasyon nemi ve safsızlıkları havadan çıkarır, havanın çiğ noktasını -20 ℃ (ara konfigürasyon adsorpsiyon kurutucusunu kullanır, çiy noktasına ulaşır -40 ℃; gelişmiş konfigürasyon, kombinasyon kurutucusunu kullanır, çiy noktası -60 ℃).

3. Hassas Filtre: Yağ ve Tozun Kaldırılması ve Sıkılganlık Kaldırma için A/T/C Üç Aşamalı Filtre

4. Hava tampon tankı: Daha sonraki adsorpsiyon ve oksijen ve azot ayrılması için hammadde rezervi olarak saf ve kuru havayı depolar.

5. Adsorpsiyon kulesi: A&B adsorpsiyon kuleleri dönüşümlü olarak çalışabilir, adsorpsiyonu yenileyebilir ve sodyum tipi moleküler elekleri doldurarak oksijen moleküllerini filtreleyebilir.

6. Oksijen ve Azot Analizörü: Oksijen ve azot saflığının gerçek zamanlı izlenmesi ve analizi

7. Valfler ve Boru Hatları: Akıllı Kontrol Vanaları Ekipman, PLC Kontrolü, SUS304 Boru Hattı'nın tam otomatik çalışması elde eder.

8. Oksijen ve azot tampon tankları: oksijen ve azotu nitelikli saflıkta saklayın

9 Basınç Regülatörü: Oksijen ve azotun çıkış basıncını ayarlayın ve stabilize edin (3-6 bar).

10. Toz Filtresi: Moleküler eleklerin neden olduğu tozu oksijen ve azotta sökün

11. Kontrol valfi: oksijen ve azot reflü önler

12. Turboşarj: Oksijen ve azot basıncını doldurma basıncına artıran bir oksijen ve azot güçlendirici, genellikle 150 bar veya 200 bar

13. Basınç Düzenleme Valfi: Oksijen ve Azot Kompresörü Basınç Regülasyonu

14. Şarj deşarjı: Yüksek basınçlı oksijen ve azotu her gaz silindirine yönlendirin

Oksijen konsantratörünün ana listesi
